解读药用玻璃瓶整体厚度测量方案与方法
发布时间:2018/10/10 16:20编辑:赛成仪器


曾经,安瓿瓶、西林瓶、输液瓶等玻璃瓶类容器在药瓶包装领域占据了半壁江山,玻璃瓶容器以其稳定性好的优势,成为药包材行业的重要组成部分。影响药用玻璃瓶稳定性的因素之一,就是药用玻璃瓶的厚度,因此,对玻璃瓶厚度的测量是药用玻璃瓶基本的性能要求。



药用玻璃瓶的厚度包括玻璃瓶的底部厚度的测量,以及玻璃瓶的瓶身,即瓶壁厚度的测量。本文将采用济南赛成仪器研发的“电子瓶壁测厚仪CHY-G”,对某制药企业提供的小型输液瓶的瓶壁、瓶底的厚度分别进行专项试验,并提供较为完整的测量方案,为行业中医药玻璃瓶的厚度测量方案、方法提供参考。

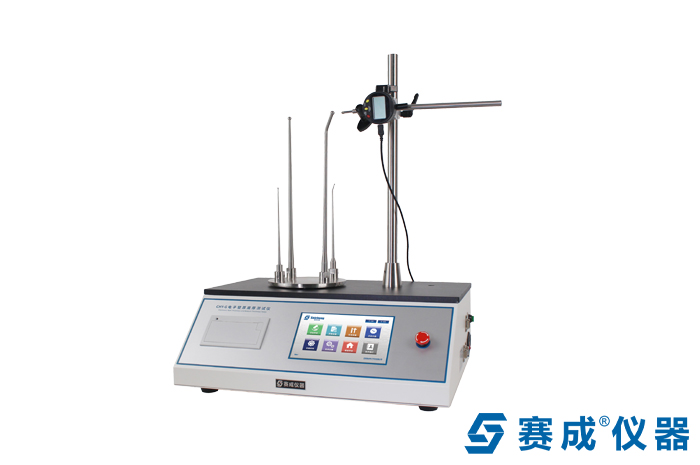

济南赛成科技研发的“CHY-G电子瓶壁测厚仪”可检测输液瓶瓶壁与瓶底厚度


1、检测设备



济南赛成在2018开年之际升级款瓶厚测试设备--研发的CHY—G电子壁厚测厚仪”。



2、检测试样



市面上常见的小型输液瓶(注:该试样由济南赛成客户某制药企业提供)



3、执行标准



YBB00332003-2015《钠钙玻璃管制注射剂瓶》中对玻璃注射剂瓶厚度测量方法指导。

YBB00332002-2015《低硼硅玻璃安瓿》中对于不同规格低棚硅玻璃管制注射剂瓶的壁厚指标指标范围。

YBB00032004-2015《钠钙玻璃管制口服液体瓶》中对不同瓶型不同尺寸的钠钙玻璃管制口服液体瓶瓶底厚度的规定。



......



4·1、壁厚测试过程



1)开机输密码,进入试验界面,并将测量头和测量杆以某一角度值固定好。

2)将试样放入其中一根头部有弯曲的支架。

3)再次回到原角度值,系统自动显示位移值。

(4)点击“测量”,读取壁厚值。

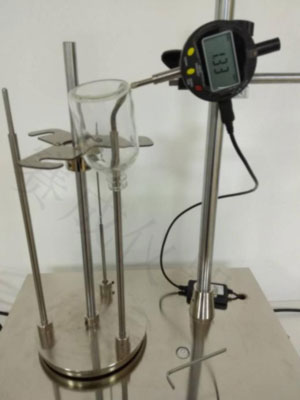

赛成电子壁厚仪测定医用输液瓶瓶壁厚度



4·2.底厚测试过程



(1)紧连上述操作,将试样从头部有弯曲的测量杆取下,放入头部为直线型的测量杆上。为固定瓶身,避免误差,可用底部托盘固定住。

(2)再次将测量头和测量杆以原角度值复位。

3)点击“测量”,自动读取底厚值。

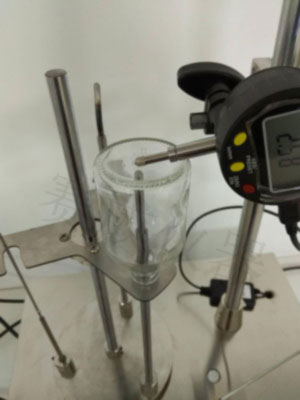

输液瓶瓶壁厚度测量方法与过程--CHY-G电子壁厚测量仪


5、测试结果



该医药瓶壁厚值为001.510,底厚值为002.770。





通过对药用输液瓶瓶壁和瓶底厚度的测量方法的较为完整的实验记录,相信您对该款升级版电子瓶壁测厚仪的工作原理和使用方法有了基本的了解:该仪器采用容栅传感技术,读取两个部位的测量值,进而通过系统计算出对应的瓶壁或瓶底的厚度值。



关于该款“电子数显式瓶壁测厚仪”的仪器性能特点等详细资料,欢迎点击测出或者下方的产品推荐进行详细了解。
